مبدل حرارتی چیست؟ انواع، کاربردها و ساخت مبدل حرارتی صنعتی
مبدل حرارتی یکی از تجهیزات مهم در سیستم‌های صنعتی است که برای انتقال انرژی گرمایی بین دو سیال با دماهای متفاوت به کار می‌رود. انتخاب صحیح این تجهیز می‌تواند به کنترل دمای فرایند، بهبود عملکرد سیستم و استفاده مؤثرتر از انرژی کمک کند.
در صنایع مختلف، از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی و دارویی، تأسیسات حرارتی و خطوط تولید، مبدل حرارتی متناسب با شرایط کاری هر مجموعه انتخاب و طراحی می‌شود. نوع سیال، محدوده دمای کاری، فشار عملیاتی و میزان انتقال حرارت موردنیاز از جمله عواملی هستند که در انتخاب این تجهیزات اهمیت دارند.
انواع مبدل حرارتی صنعتی
مبدل‌های حرارتی با توجه به ساختار، نحوه انتقال حرارت و شرایط بهره‌برداری در مدل‌های مختلفی طراحی و تولید می‌شوند. دو نوع پرکاربرد آن‌ها عبارت‌اند از:

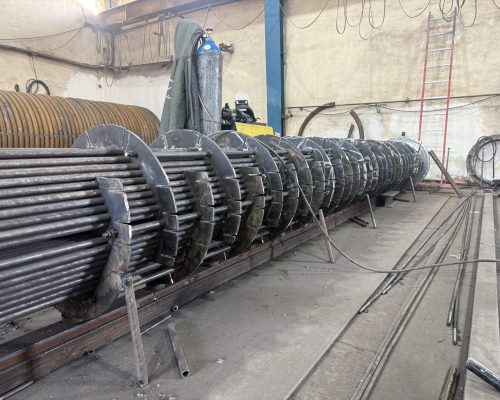

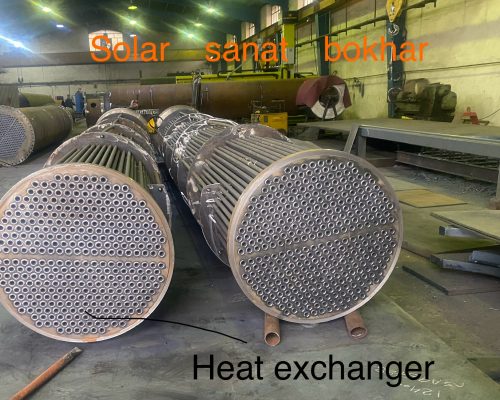

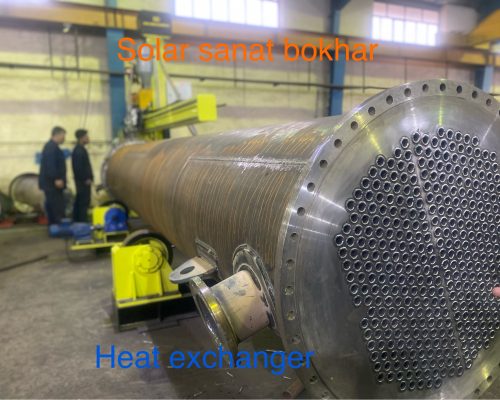

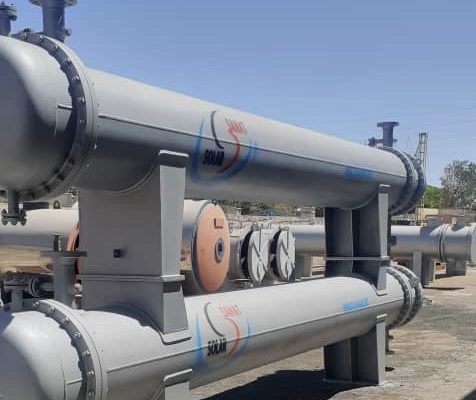

مبدل حرارتی پوسته و لوله (Shell and Tube)
در این نوع مبدل، مجموعه‌ای از لوله‌ها درون یک پوسته قرار می‌گیرند و دو سیال از مسیرهای جداگانه عبور می‌کنند. گرما از طریق دیواره لوله‌ها بین سیال گرم و سرد منتقل می‌شود، بدون آنکه در شرایط طراحی معمول، دو سیال با یکدیگر مخلوط شوند.
مبدل‌های پوسته و لوله با توجه به شرایط فرایندی می‌توانند برای کاربردهای مختلفی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تأسیسات صنعتی مورد استفاده قرار گیرند. فشار و دمای طراحی، جنس لوله‌ها و پوسته، نوع سیال و الزامات تعمیر و نگهداری در انتخاب این تجهیزات نقش مهمی دارند.
مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)
مبدل حرارتی صفحه‌ای از مجموعه‌ای از صفحات تشکیل شده است که مسیرهای عبور سیالات را از یکدیگر جدا می‌کنند. سطح انتقال حرارت صفحات امکان تبادل انرژی بین سیالات را فراهم می‌کند.
این نوع مبدل در کاربردهایی که به انتقال حرارت مؤثر و طراحی فشرده نیاز دارند، مورد توجه قرار می‌گیرد. انتخاب آن باید با در نظر گرفتن فشار و دمای کاری، ویژگی‌های سیالات، احتمال رسوب‌گذاری و الزامات بهداشتی یا فرایندی انجام شود.
کاربرد مبدل حرارتی در صنایع مختلف
مبدل‌های حرارتی در فرایندهایی استفاده می‌شوند که کنترل یا تغییر دمای سیال اهمیت دارد. برخی از کاربردهای رایج این تجهیزات عبارت‌اند از:
- صنایع نفت و گاز: گرم‌کردن یا خنک‌کردن جریان‌های فرایندی و بازیابی انرژی حرارتی.
- صنایع پتروشیمی: کنترل دمای سیالات در بخش‌های مختلف فرایند تولید.
- نیروگاه‌ها: استفاده در سامانه‌های حرارتی و فرایندهای مرتبط با تولید انرژی.
- صنایع غذایی و دارویی: تنظیم دمای محصولات و سیالات فرایندی با رعایت الزامات بهداشتی مربوطه.
- تأسیسات صنعتی: انتقال حرارت در مدارهای آب گرم، آب سرد و سایر سامانه‌های گرمایشی و سرمایشی.
نوع مبدل و مشخصات فنی آن باید بر اساس کاربرد واقعی و شرایط بهره‌برداری انتخاب شود؛ زیرا یک طراحی یکسان برای تمام فرایندهای صنعتی مناسب نیست.
عوامل مهم در طراحی و انتخاب مبدل حرارتی
برای انتخاب مبدل حرارتی مناسب، تنها توجه به ابعاد دستگاه یا ظرفیت اسمی آن کافی نیست. بررسی شرایط فرایندی و مشخصات فنی، نقش تعیین‌کننده‌ای در عملکرد و عمر مفید تجهیز دارد.
مهم‌ترین عوامل عبارت‌اند از:
- ظرفیت انتقال حرارت: میزان انرژی گرمایی که باید در واحد زمان منتقل شود.
- دمای ورودی و خروجی سیالات: اختلاف دما و محدوده دمای موردنیاز فرایند.
- فشار کاری و طراحی: فشار عملیاتی و الزامات ایمنی تجهیز.
- نوع و خواص سیالات: چگالی، ویسکوزیته، خورندگی و سایر ویژگی‌های مؤثر بر انتقال حرارت.
- جنس قطعات: انتخاب متریال متناسب با شرایط شیمیایی، دمایی و مکانیکی.
- افت فشار مجاز: میزان افت فشار قابل‌قبول در مسیر عبور سیالات.
- رسوب‌گذاری و تعمیرات: امکان تمیزکاری، بازرسی و نگهداری متناسب با نوع کاربرد.
- استانداردهای طراحی و ساخت: الزامات فنی و استانداردهای قابل‌اعمال بر اساس نوع تجهیز و شرایط پروژه.
در نظر گرفتن این عوامل از ابتدا می‌تواند به انتخاب مناسب‌تر تجهیز و کاهش مشکلات احتمالی در زمان بهره‌برداری کمک کند.
ساخت مبدل حرارتی متناسب با نیاز پروژه

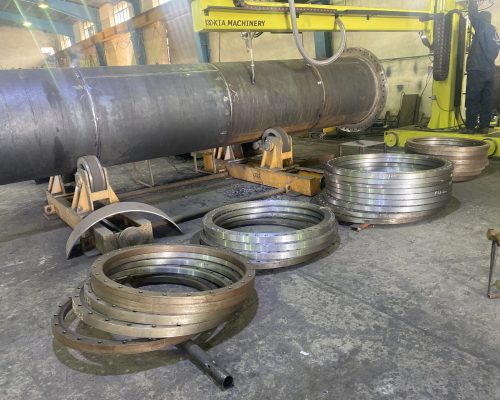

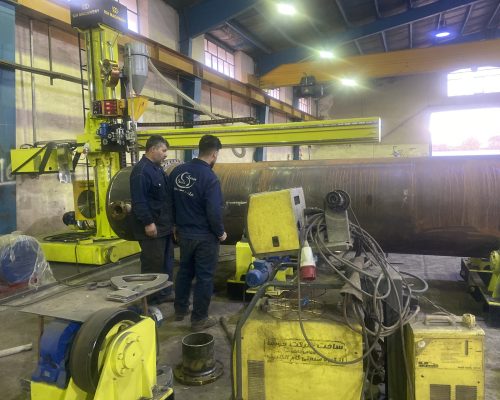

ساخت مبدل حرارتی صنعتی به بررسی مشخصات فرایندی، انتخاب ساختار مناسب و تعیین مواد اولیه متناسب با شرایط کاری نیاز دارد. ظرفیت حرارتی، فشار و دمای طراحی، نوع سیالات و فضای نصب از جمله اطلاعاتی هستند که باید پیش از نهایی‌شدن طرح بررسی شوند.
در پروژه‌های صنعتی، طراحی و ساخت باید بر اساس الزامات فنی و استانداردهای مرتبط انجام شود. برای نمونه، استانداردهای ASME و TEMA در حوزه‌های مشخصی از طراحی و ساخت مبدل‌های پوسته و لوله کاربرد دارند؛ با این حال، استاندارد موردنیاز هر پروژه باید با توجه به نوع تجهیز و الزامات کارفرما تعیین شود.
شرکت سولار صنعت بخار می‌تواند در معرفی راهکارهای مرتبط با تجهیزات حرارتی صنعتی، بر اساس دامنه واقعی خدمات و توانمندی‌های خود، اطلاعات فنی لازم را در اختیار متقاضیان قرار دهد.
مشاوره برای انتخاب مبدل حرارتی مناسب
انتخاب مبدل حرارتی زمانی نتیجه مطلوب‌تری دارد که مشخصات تجهیز بر اساس شرایط واقعی فرایند تعیین شود. اطلاعاتی مانند نوع سیال، دبی، دمای ورودی و خروجی، فشار کاری و ظرفیت حرارتی موردنیاز، به بررسی دقیق‌تر گزینه‌های مناسب کمک می‌کنند.
برای بررسی نیاز پروژه و انتخاب مبدل حرارتی متناسب با کاربرد صنعتی خود، می‌توانید با کارشناسان سولار صنعت بخار تماس بگیرید و مشخصات فنی موردنیاز را مطرح کنید.
